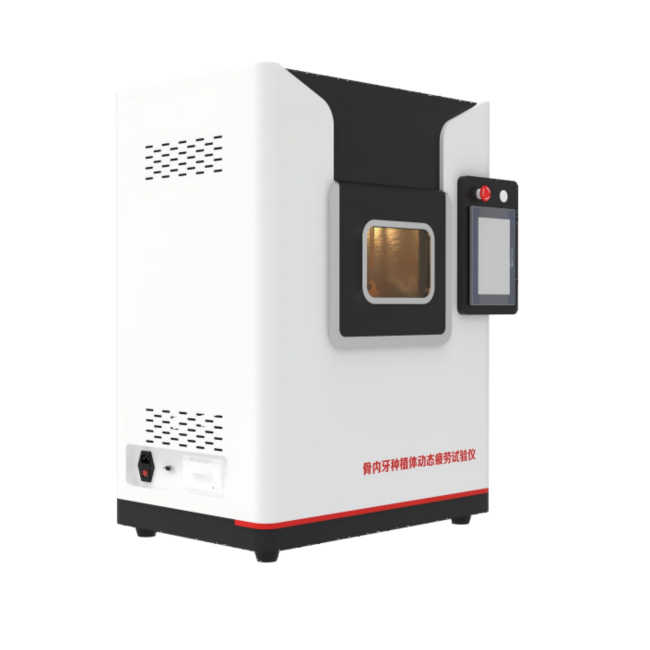

牙種植體動態疲勞測試儀
一，設備介紹
牙種植體動態疲勞測試儀主要用于模擬人體口腔環境中的咬合應力循環，通過反復加載來評估牙種植體系統（包括種植體本體、基臺、螺絲及連接結構）的疲勞強度和長期可靠性。它的核心目的是預測種植體在臨床使用中的抗疲勞性能，確保其能夠安全承受數十年的咀嚼負荷而不發生斷裂或松動。
二、關鍵性能參數
|
項目 |
參數要求 |
|
控制系統 |
PLC控制系統 |
|
操作界面 |
彩色7寸觸摸屏，中英文切換 |
|
測試關鍵參數 |
滿足標準對載荷施加（動態、正弦波、頻率≤15Hz）、加載角度（30°）、夾具設計、測量精度（力、位移）、環境控制（37°C液體）、長期運行可靠性以及失效檢測等 |
|
試驗環境 |
標準推薦在37°C±2°C的模擬生理環境（如生理鹽水或其他符合ISO13779-1的模擬體液）中進行測試 |
|
標配 |
恒溫槽0-99°精度±1° |
|
測試頻率 |
不超過15Hz的頻率 |
|
力傳感器 |
0-200KG，精度±0.03%FS,可選擇其他量程和精度 |
|
極限力 |
5000N |
|
傳動機構 |
精密伺服電機+驅動器和高精度步進電機，傳動穩、噪音小； |
|
溫度傳感器 |
0-100度，精度±1℃ |
|
測試持續時間 |
0.1秒～99.9分，誤差不大于±0.1s |
|
測壓機構 |
內置 |
|
打印機 |
嵌入式微型打印機 |
|
電源 |
AC90V-240V/50Hz（自適應寬電壓） |
|
整機功率 |
300W |
|
外形尺寸 |
700*500*850mm |
三，設備構成與特點（綜合性）
1、載荷范圍：可精確控制和施加從幾十牛頓到上千牛頓的動態載荷。
2、頻率：模擬咀嚼頻率，通常在2Hz到15Hz之間。
3、加載角度：模擬臨床咬合負載方向，最常見的是ISO14801規定的30度角（偏離種植體長軸）。
4、循環次數：高達數百萬次甚至上千萬次。
5、測試環境：通常在模擬體液（如生理鹽水）中進行，以考慮腐蝕疲勞的影響。
6、控制與監測：高精度傳感器實時監測載荷、位移等參數，自動記錄數據并能在發生失效（如位移驟增、載荷下降）時停機。
7、夾具：專用夾具用于穩定固定種植體樣本，并確保加載角度精確。
8、牙種植體制造商：研發部門（新產品開發、設計驗證）、質量控制部門（批次抽檢）。
9、第三方檢測實驗室：為制造商或監管機構提供符合標準的測試服務。
10、研究機構和大學：進行種植體生物力學、材料疲勞性能、新型連接設計等基礎和應用研究。
四、主流設備與創新趨勢
技術升級方向
智能化：12寸嵌入式工業電腦、云端數據管理。
五、合規性要求（核心標準）
測試標準：
YY/T0521-2018，ISO14801：2016試驗等標準。
六、滿足法規要求和質量認證：
國際標準符合性：這是滿足國際標準（如ISO14801：2016《牙科學-種植體-動態疲勞試驗》）的核心測試設備。該標準規定了測試方法、加載角度（通常模擬30度咬合角）、夾具要求、循環次數（通常至少500萬次）等，是產品上市進入全球市場的基本要求。
注冊認證：提供關鍵的疲勞性能數據，用于醫療器械注冊申報（如FDA510(k)、CEMarking）。
質量控制：在生產過程中，對出廠批次產品進行抽樣疲勞測試，確保制造工藝的一致性和產品的可靠性。
七，配置清單
主機1臺；
測試軟件1套；
說明書1份;
合格證1份;
保修卡1份;
簽收單1份;
銘牌1塊;
電源線1根;
扳手1套;
宣傳冊若干;
恒溫槽1臺
