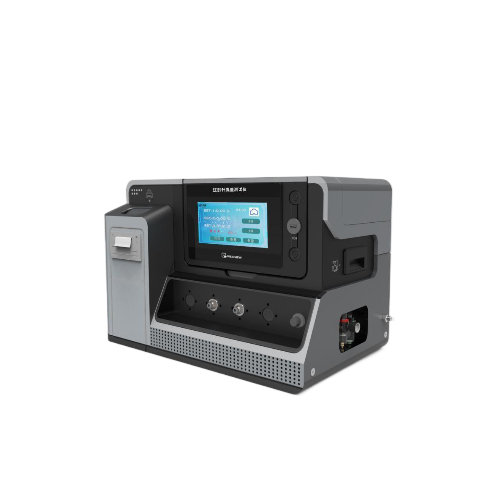

注射針流量測試儀
一、功能與測試原理
核心目的
驗證針管在標準壓力下液體流量是否符合要求，預防針腔堵塞或流量不足導致的注射風險。
滿足國際標準（如GB 15811-2016、ISO 9626），保障醫療器械可靠性。
工作原理
氣壓轉液壓系統：通過氣壓驅動液體形成穩定壓力（0–100kPa），高精度傳感器實時監測流量數據。
關鍵指標：
流量偏差：實測流量與標稱值的誤差；
壓力穩定性：恒壓狀態下流量波動范圍（如37℃水溫環境）。
二、技術特點
采用7寸PLC多彩液晶觸控屏，中文菜單顯示，高精度時鐘芯片，斷電存儲；PLC控制動態顯示；過載報警停機保護；
可打印測試數據，儀器由可以調節流量閥（ 液體壓力源）、標準規定的壓力系統等組成，采用特殊的氣壓轉液壓管路，保證了各部件無泄漏，數字顯示液體高壓，具有零點校正、準度校正及超量程報警功能，采用力學計量流量，流量控制精度高。
三、設備技術參數
|
參數 |
典型范圍/精度 |
|
控制系統 |
PLC控制系統 |
|
操作界面 |
彩色7寸觸摸屏，中英文切換 |
|
壓力傳感器 |
0-100kpa，精度：±0.5％FS（可定制其他量程和精度） |
|
儲液罐 |
不銹鋼制作2升內置 |
|
打印機 |
內嵌式打印機 |
|
量杯 |
1000ml |
|
配置 |
滿足醫用標準魯爾接頭 |
|
數據存儲 |
200組 |
|
氣源 |
0-0.5mpa（客戶自備） |
|
整機功率 |
80W |
|
電源 |
220V，50Hz |
|
設備重量 |
60kg |
|
外形尺寸 |
550*350*470（mm） |
四、執行標注及操作流程
符合標準
完全符合GB15811-2016要求研制
操作流程（GB 15811-2016標準）
A[固定針頭并連接管路] --> B[設置壓力/水溫參數]
B --> C[啟動測試，記錄流量數據]
C --> D[分析偏差，輸出報告]
五、注意事項
測試液要求：需使用三級水或模擬體液，溫度嚴格控制在18–37℃；
針頭適配：配置醫用標準魯爾接頭，確保密封性；
校準維護：壓力傳感器每月校驗，避免誤差累積。
六、配置清單
主機1臺；
測試軟件1套；
說明書1份;
合格證1份;
保修卡1份;
簽收單1份;
銘牌1塊;
電源線1根;
扳手1套;
宣傳冊若干;
