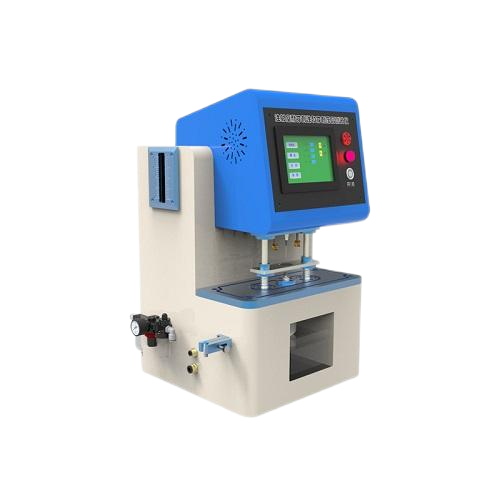

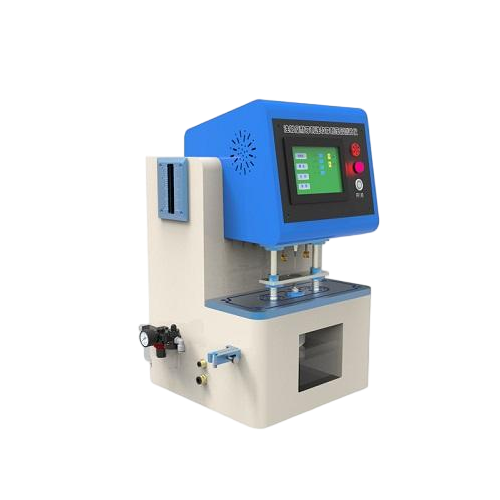

注射座耐穿刺性和穿刺落屑測試儀

‌一、核心測試功能‌

‌耐穿刺性測試‌

‌原理‌：通過機械驅動穿刺針（外徑0.7mm專用針‌14）以設定速度（0-200mm/min可調‌）、角度（垂直90°為主）反復穿刺注射座（通常≥1000次），模擬長期臨床使用場景。

‌性能驗證‌：穿刺后施加50kpa和200kpa壓力各30秒，檢測注射區是否泄漏（液滴形成數量）或結構破損。

‌穿刺落屑檢測‌

‌落屑收集‌：穿刺過程中同步注射純化水（每10次穿刺注入1mL），通過布氏漏斗和快速濾紙收集流經導管的液體。

‌落屑判定‌：在5倍放大條件下人工計數濾紙上的可見落屑（≥10μm顆粒），合格標準為全程落屑總量≤20粒。

‌二、核心參數‌

‌三、執行標準及標準化操作流程

符合標準

YY 0332—2011 ，YY/T 0285.6-2020

試驗儀器

1）試驗用針:符合YY 0881規定的植入式給藥裝置專用注射針，外徑0. 7 mm。

2）注射器：符合GB 15810,規格為5mL。

3）水:純化水。

4）快速濾紙。

5）布氏漏斗。

試驗步驟

1）如果注射座與導管是分離的，按使用說明書提供的方法連接。使導管末端置于快速濾紙及布氏漏斗上方，以使試驗中的注入液經過濾紙過濾。

2）用丙酮擦拭各試驗用針晾干。

3）將注射器與1支試驗用針連接,充入水至注射器公稱容量。

4）用裝配好的試驗用針向給藥裝置的注射座的注射區反復穿刺，穿刺點分布應盡量均勻。每穿刺10次，向注射座內注射1 mL水。共穿刺50次，注入5 mL水。

5）更換一支新的試驗用針，直至完成1 000次或標稱的最大穿刺次數。 在5倍放大條件下，檢驗濾紙上是否有穿刺過程中所產生的落屑并對其計數。

6）將注射座的注射區向下懸置，從導管給藥端分別施加50 kPa和200 kPa的壓力各30 s,記錄注射區形成的液滴。

‌

‌四、應用場景與意義‌

‌質控合規‌：強制滿足‌YY 0332-2011‌對植入式給藥裝置的安全認證要求。

‌風險預防‌：避免臨床因落屑栓塞或密封失效導致感染、堵管等并發癥。

‌研發優化‌：對比硅膠/橡膠等材料的抗穿刺性能，改進注射座設計。

五、配置清單

主機1臺；

測試軟件1套；

說明書1份;

合格證1份;

保修卡1份;

簽收單1份;

銘牌1塊;

電源線1根;

扳手1套;

宣傳冊若干;

250ml玻璃量杯1個;

布氏漏斗1個;
