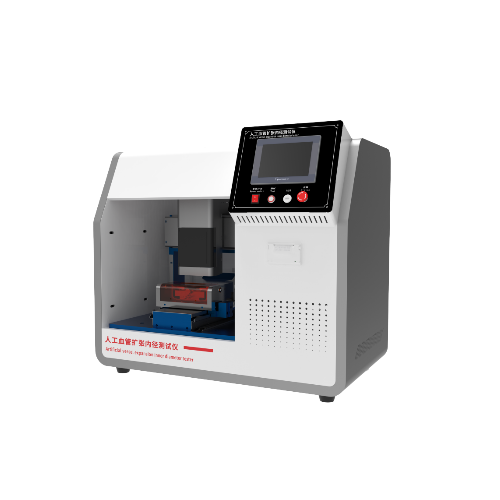

人工血管擴張內徑測試儀



工作原理與關鍵組件

‌壓力控制系統：‌

核心是精確產生和控制液體（通常是水或生理鹽水）的壓力。

包括壓力泵/供氣源、精密調壓閥、壓力傳感器、壓力控制器。

能夠按照預設的程序（如恒壓保持、壓力斜坡上升/下降、脈沖壓力模擬）精確施加壓力到被測血管樣品上。



‌樣品夾持與密封系統：‌

設計用于牢固夾持不同直徑的人工血管樣品兩端，并確保密封，防止加壓介質泄漏。

通常包括可更換的適配器或夾具，以適應不同尺寸的血管。

夾持方式需要確保血管在測試過程中能自由徑向擴張



‌內徑測量系統（核心）:‌

‌非接觸式光學測量 ：‌ 最常用且精度高。



三、核心硬件配置

‌模塊‌	‌技術要求‌
控制系統‌	PLC控制系統
操作界面‌	彩色7寸觸摸屏，中英文切換
壓力傳感器‌	0-40kpa，精度±0.1%FS（可定制其他量程和精度）
時間計時器‌	觸摸屏顯示
測試環境溫度	37℃±2℃，內置溫度傳感器，精度：±1℃
可視窗口	亞克力制作
測試內箱	內置照明燈，可清晰可見測試樣品
血管外徑測量	非接觸式，激光傳感器，精度：±0.01mm（可選擇其他精度），連接控制系統和觸摸屏顯示
夾具	1套（直徑1.6mm，2.2mm，4.5mm，5.5mm，7.2mm各2件），可選擇其他尺寸
整機功率	300W
打印機	嵌入式微型熱敏打印機
電源	AC90V-240V/50Hz（自適應寬電壓）
重量	50kg
外形尺寸	920-620-820（mm）



四、執行標準及測試流程關鍵參數

符合標準

測試標準：YY0500-2021

‌樣品要求‌

長度≥10倍血管直徑，避免端部效應影響。

‌動態循環測試‌

壓力梯度：至少3組高低壓循環（如50-90mmHg、80-120mmHg、110-150mmHg）‌；

循環頻率：60±10次/分鐘，模擬心跳節律。

‌介質與環境‌

測試介質：蒸餾水或生理鹽水，溫度恒定37±2℃‌。



五、配置清單

主機1臺；

測試軟件1套；

說明書1份;

合格證1份;

保修卡1份;

簽收單1份;

銘牌1塊;

電源線1根;

扳手1套;

宣傳冊若干;

501A室溫-100度恒溫槽1個;

2種規格接頭;

8mm管子3米;

2mm硅膠管1米;

直徑夾具（規格：直徑1.6MM，2.2MM，4.5MM，5.5mm,7.2mm）各2件;
