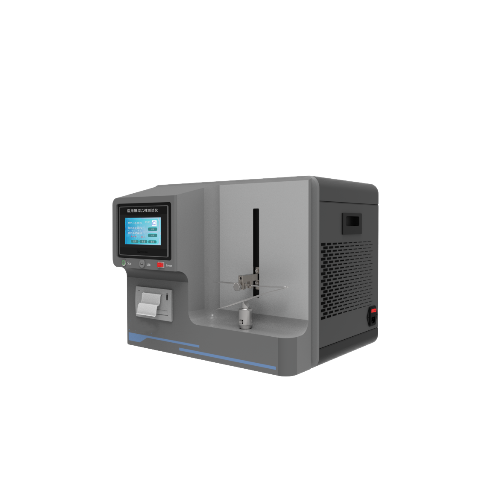

醫用鑷子綜合性測試儀



一、核心功能

‌捏合力測試‌

精準測量鑷子閉合過程中的最大捏合力（范圍‌0–50N‌），量化操作舒適度及夾持穩定性，避免因力值過大導致手部疲勞或過小引起夾持失效‌。

支持多點位測試（尖端/中部），驗證鑷臂對稱性及加工一致性‌。

‌牢固度與變形量測試‌

軸向拉力范圍‌0–500N‌，檢測鑷子結構抗拉強度及連接點牢固性‌。

實時監測變形位移（精度‌±0.01mm‌），評估彈性形變回復能力‌。

‌疲勞耐久性測試‌

模擬反復開合操作（速度‌0–500mm/min‌可調），驗證長期使用后的捏合力衰減及材料疲勞性能。

‌智能數據分析‌

實時生成‌“捏合力-位移曲線”‌，識別力值突變或卡頓現象，反映鑷子表面光潔度及結構合理性。



二、技術參數

‌項目‌	‌參數要求‌
測試項目	捏合力測試，牢固度測試，變形量測試
控制系統	PLC控制系統
操作界面	彩色7寸觸摸屏，中英文切換
捏合力測試范圍	0-30N，精度：±0.03％FS（可定制其他量程和精度）
變形量移動距離	0-300mm，刻度1mm，清晰可見， 誤差范圍為±0.01mm
拉力加載速度	0-500mm/min，誤差不大于±1mm，可在觸摸屏任意設置速度
獨立設計，自主研發夾具
主機外殼	表面烤漆處理
打印功能	嵌入式微型打印機，可實時打印
打印方式	打印2～10次測試平均值數據及其總平均值和偏差值
高精度電機驅動加高精度導軌運動，外觀大氣，顏色搭配時尚
設備重量	11kg
外形尺寸	600×400×640（mm）

三、執行標準及試驗流程

符合標準

完全符合YY/T0686-2017附錄ABC設計制造。

試驗流程

‌捏合力測試‌：

鑷子固定于夾具，模擬自然張開至閉合過程；

以設定速度（如‌40mm/min‌）加載力值，記錄最大捏合力及閉合終點力。

‌疲勞測試‌：

循環開合‌10–100次‌，復測捏合力變化，驗證衰減率是否符合標準。

‌變形量測試‌：

施加軸向拉力至標稱載荷，監測形變量及卸載后的彈性回復率。



四、注意事項

‌環境校準‌：

非標準溫度（‌20℃±2℃‌）需按附錄校正測試結果‌。

‌夾具適配‌：

不同鑷子規格（如顯微鑷與手術鑷）需更換專用夾具‌。

‌維護要求‌：

每月校驗力傳感器精度，定期清潔導軌避免卡滯‌。

‌安全防護‌：

設備需配置過載自動停機及緊急制動按鈕‌。



五、配置清單

主機1臺；

測試軟件1套；

說明書1份;

合格證1份;

保修卡1份;

簽收單1份;

銘牌1塊;

電源線1根;

扳手1套;

宣傳冊若干;

夾具1套;

砝碼1套;
