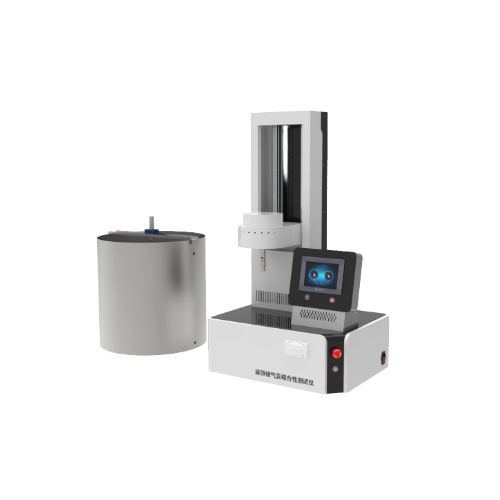

腹部穿刺器綜合性能測試儀
一、核心測試項目
穿刺力測試
通過模擬穿刺過程（常用豬腹部組織作為試驗材料），測量穿刺器穿透模擬組織所需的力度。
穿刺速度可調（0-200mm/min），以適配不同臨床場景。
密封性測試
檢測氣體泄漏情況：向穿刺器施加4kPa壓力氣體，監測壓力衰減或氣泡冒出，評估密封效果。
氣阻與泄漏測試
測量穿刺器在充氣狀態下的氣體流量，確保氣腹穩定性。
插拔性能測試
模擬手術中器械反復插拔過程，記錄插拔力變化及連接牢固度。
二、技術參數與配置
|
參數類別 |
具體配置 |
|
測試項目 |
刺穿力，氣阻，密封性，泄漏等 |
|
控制系統 |
PLC控制系統 |
|
操作界面 |
7寸彩色觸摸屏，中英文切換 |
|
穿刺力范圍 |
0-50kg ，精度：±0.05％FS（可定制其他量程和精度） |
|
調壓閥 |
美國進口調壓閥BELLOFRAM |
|
刺穿速度 |
0-100mm/min可任意設置，設計值范圍：0-200mm/min |
|
試驗材料 |
豬腹部組織，帶皮，冰鮮 |
|
壓力傳感器 |
0-50kpa，精度：±0.1％（可定制其他量程和精度） |
|
打印功能 |
嵌入式打印機 |
|
夾具 |
每個測試項目均配 |
|
儲水槽 |
亞克力制造 |
|
保壓時間 |
觸摸屏控制顯示 |
|
適合高度 |
任何樣品高度0-200mm內 |
|
用電 |
220V-50Hz |
|
接頭 |
魯爾接頭1套 |
|
外接氣源 |
0-0.4mpa以上（客戶自備） |
|
外形尺寸 |
約1200*800*1120（mm） |
|
外觀烤漆處理，不上繡 |
|
|
結構合理組成，操作簡便 |
|
三、執行標準及工作原理
符合標準：
YY/T1710-2020
工作原理：
測試儀通過力學傳感器陣列和自動化機械系統模擬真實手術操作：
機械驅動系統推動穿刺器穿透模擬組織，高精度傳感器實時采集穿刺力、位移、氣壓等數據；
密封性測試中，氣壓模塊施加穩定壓力并監測泄漏量，數據傳輸至處理模塊生成報告。
四、應用與標準
適用場景：醫療器械生產質檢、第三方檢測機構及醫院設備驗收。
合規性：嚴格遵循YY/T 1710-2020標準，覆蓋穿刺力、密封性、氣阻等全項目檢測。
五、配置清單
主機1臺；
測試軟件1套；
說明書1份;
合格證1份;
保修卡1份;
簽收單1份;
銘牌1塊;
電源線1根;
扳手1套;
宣傳冊若干;
