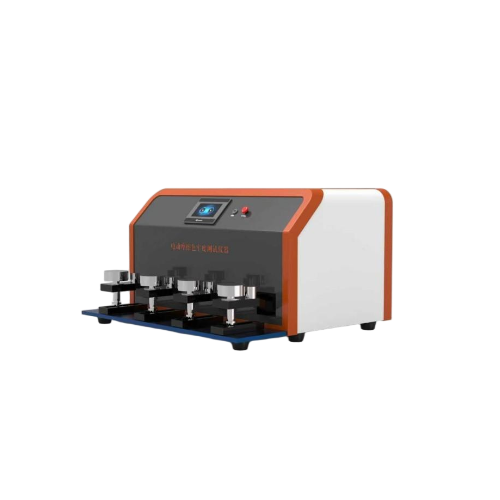

電動干濕摩擦色牢度測試儀-四工位

‌

一，設備介紹

是紡織品、皮革、涂層材料等行業中‌用于評估材料表面顏色抵抗摩擦（干摩擦和濕摩擦）能力的專用檢測儀器‌。它是一種標準化、自動化程度較高的設備，替代了早期的手動摩擦測試方法，提高了測試結果的‌重復性、再現性和效率‌。



二、關鍵性能參數

‌項目‌	‌參數要求‌
控制系統‌	PLC控制系統
操作界面‌	彩色5寸觸摸屏，中英文切換‌
摩擦頭直徑	Ø16mm，選配方形磨頭16mmx25mm
垂直壓力	9N±0.2N
標配	恒溫槽0-99°精度±1°
摩擦頭行程	104/100mm(可調整)
往復摩擦速度	60次/MIN可調節其他速度
極限力‌‌	5000N
傳動機構	精密步進電機+驅動器和高精度步進電機，傳動穩、噪音??；
測試工位	四工位
標配‌‌	指環套6個‌
標配	AATCC摩擦布1盒（1000片）
標配	砂紙6張
電源	AC90V-240V/50Hz（自適應寬電壓）
整機功率	50W
外形尺寸	800×330×260mm(L×W×H)；



三，設備構成與特點（綜合性）‌

‌模擬摩擦作用：‌在標準化的壓力、行程和速度下，驅動摩擦頭（通常是標準摩擦布包裹的矩形方塊）在試樣表面進行往復直線摩擦。

‌執行兩種測試：‌

‌干摩擦測試：‌使用干燥的標準摩擦布（通常為棉布）進行摩擦。

‌濕摩擦測試：‌使用經過標準規定（如ISO105-X12,AATCC8,GB/T3920等）浸濕并擠干至規定含水率（通常約65%或100%，視標準而定）的標準摩擦布進行摩擦。

‌控制關鍵參數：‌

‌摩擦行程：‌通常是固定的直線長度（如104mm±3mm）。

‌摩擦速度：‌勻速運動（如每秒1個來回）。

‌摩擦次數：‌可預設（通常至少10次，視標準要求）。

‌施加壓力：‌通過杠桿機構或直接配重，在摩擦頭上施加標準規定的向下壓力（通常是9N±0.2N）。

‌摩擦頭尺寸：‌標準的矩形底面（如16mmx25mm）或者Ø16mm。





四、主要組成部分

‌電動驅動系統：‌電機驅動曲柄滑塊機構或類似裝置，實現摩擦頭的直線往復運動。

‌摩擦頭組件：‌

‌摩擦頭底座：‌通常為金屬塊，底面平整。

‌摩擦頭夾具：‌用于固定標準摩擦布，確保其平整無褶皺地包裹在底座底面。

‌試樣臺：‌用于夾持待測試樣，通常有夾緊裝置確保試樣平整、不移動。試樣臺位置可調以適應不同厚度試樣。

‌壓力施加機構：‌

‌杠桿+配重塊：‌最常見的形式，通過杠桿原理將配重塊的重力放大后施加到摩擦頭上。

‌直接氣缸/電磁力：‌在某些高級型號中可能使用，精度更高。

‌計數器：‌預設并記錄摩擦往復的次數，到達設定次數后自動停止。

‌底座與機身：‌提供穩定支撐。

‌控制面板：‌設定摩擦次數、啟動/停止等操作。



五、合規性要求（核心標準）

測試標準：

ISO105X12AATCC8AATCC165GB/T3920GB/T5712JISL0849等



六、測試原理與過程

‌準備試樣：‌裁剪規定尺寸的待測材料和標準摩擦布。

‌固定試樣：‌將試樣平整緊繃地固定在試樣臺上。

‌準備摩擦頭：‌

‌干摩擦：‌直接用干燥摩擦布包裹摩擦頭底座。

‌濕摩擦：‌將摩擦布在蒸餾水（或規定溶液）中浸透，用軋液裝置擠干至規定含水率（如65%或100%），然后立即用于包裹摩擦頭底座（避免水分蒸發）。

‌設置參數：‌在儀器上設定所需的摩擦次數。

‌放置摩擦頭：‌將包裹好布的摩擦頭放置在試樣表面起始位置。

‌啟動測試：‌啟動儀器，摩擦頭在設定壓力下，按設定行程和速度進行往復摩擦。

‌完成測試：‌達到預設摩擦次數后，儀器自動停止。

‌評估結果：‌

取下摩擦布（測試后已沾色）。

在標準光源箱（如D65光源）下，用沾色用灰色樣卡（GreyScaleforStaining）評估摩擦布上沾色的程度（即試樣的掉色程度）。

評級范圍通常為1-5級（或1-8級），5級（或8級）最好（幾乎沒有沾色），1級最差（嚴重沾色）。



七，配置清單

主機1臺；

測試軟件1套；

說明書1份;

合格證1份;

保修卡1份;

簽收單1份;

銘牌1塊;

電源線1根;

扳手1套;

宣傳冊若干;
