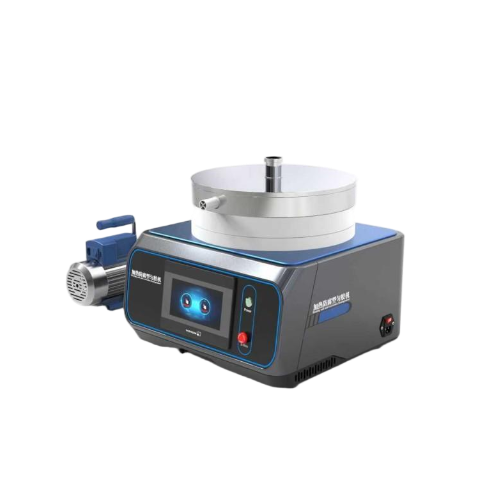

加熱防腐型勻膠機

‌

一、技術原理與核心參數

加熱防腐型旋轉涂覆儀采用聚四氟乙烯腔體，外觀美觀堅固，具有優良的化學穩定性和極強的耐腐蝕性，能夠用于各種需要抗酸堿和有機溶劑的場合。儀器采用先進的精密電機，轉速能達到12000轉/分，有效的保障了成膜的均勻性。除了基本的旋涂功能，本品還配有加熱組件，可以加熱到200℃，由智能溫控表控溫，溫度測定準確，升溫過程完全可控。另外本儀器采用觸控屏控制，可以預設勻膠曲線，大大簡化了使用過程降低了學習成本，十分適合實驗室選購。



二、關鍵性能參數

‌項目‌	‌參數要求‌
控制系統‌	PLC控制系統
操作界面‌	彩色7寸觸摸屏，中英文切換‌
速度范圍	0~12000rpm，精度±1
加速度	100~8000rpm/s（空載）
腔體材質	聚四氟乙烯
加熱溫度	室溫+200℃‌
傳動機構	精密電機+驅動器和高精度步進電機，傳動穩、噪音??；
控溫方式	AIP智能控溫
滴膠方式	精密注射泵(0.01~5ml，精度±1%，防回流設計）
勻膠曲線	每條曲線1000段，共可儲存30條曲線
數據	支持USB導出數據
抽氣接口	φ6mm快擰接口
無油真空泵	50L/min，
勻膠吸盤	Ø10mm,Ø25mm,Ø55mm,Ø100mm聚四氟材質
打印機	嵌入式微型打印機
電壓電流	AC220V，50Hz
外形尺寸	310mm×365mm×350mm
重量	15kg



三，應用領域

‌光電子學領域‌：用于制備太陽能電池、有機發光二極管（OLED）、有機太陽能電池（OPV）等器件的薄膜涂層‌；

‌半導體與微電子制造‌：適用于光刻膠旋涂、晶圓表面涂布等工藝，支持最大12英寸晶圓處理‌；

‌材料科學‌：可制備金屬、半導體、氧化物及聚合物等材料的均勻薄膜，尤其適合需要抗酸堿和有機溶劑的實驗環境‌；

‌生物醫學領域‌：用于生物傳感器、生物芯片的涂層制備，聚四氟乙烯腔體設計確?；瘜W(xué)穩定性與耐腐蝕性‌；

‌納米科技‌：支持納米材料與納米薄膜的制備，高精度控溫（室溫-200℃）和轉速調節（10-12000轉/分鐘）保障工藝穩定性‌。





四、基礎操作流程

‌A、安裝與準備‌

‌連接設備‌

連接真空泵氣管與電源線，確保螺帽擰緊‌。

插入設備電源線并打開總開關‌。

‌安裝吸盤與片托‌

根據樣品尺寸選擇吸盤，對準槽口安裝并固定螺絲‌。

將片托凹槽對準電機軸頂絲垂直放置‌。

B、參數設置‌

‌選擇勻膠方案‌

進入操作界面，選擇預設方案（如5段式參數）或自定義參數‌。

‌設置轉速、時間與加速度‌

示例：第一段速度2000轉/分鐘，時間20秒，加速度2000‌1。

分段設置（如第二段3500轉/分鐘，第三段10000轉/分鐘）‌。

‌溫度控制（如需加熱）‌

設置溫度范圍（0-200℃），支持手動或自動加熱模式‌。

C、旋涂操作‌

‌放置樣品‌

將基片居中放置于片托，啟動真空泵吸附固定‌。

‌啟動勻膠‌

轉速穩定后注入膠液，程序自動分段執行‌。

‌完成與清潔‌

等待轉速歸零，關閉真空泵并取出樣品‌。

定期清潔抽氣孔（滴酒精維護）‌。

D、注意事項‌

‌防腐設計‌：聚四氟乙烯腔體可耐酸堿腐蝕，避免接觸強氧化劑‌。

‌安全防護‌：加熱模塊高溫，操作時勿觸碰‌。



五、儀器特點

‌1.防腐設計‌

腔體材質采用‌聚四氟乙烯（PTFE）‌或‌聚丙烯（PP）‌，抗強酸、強堿及有機溶劑腐蝕‌。

部分機型配備‌防濺廢料罐‌和‌排液管‌，防止腐蝕性液體污染環境‌。

‌2.加熱與溫控功能‌

加熱范圍覆蓋‌室溫至200℃‌，控溫精度±1-2℃，適用于高溫工藝（如光刻膠烘烤）‌。

支持‌分段控溫‌，部分機型集成‌抽廢氣功能‌，確保工藝穩定性‌。

‌3.高精度勻膠性能‌

轉速范圍‌10-20000轉/分鐘‌，電機采用無刷伺服或德國進口電機，保障薄膜均勻性（厚度誤差±1%）‌。

部分機型支持‌正反轉旋涂‌和‌分段編程‌，優化復雜工藝需求‌。

‌4.智能化操作‌

配備‌觸摸屏控制‌、藍牙通信及PC端遠程控制軟件，支持配方存儲與掉電保護‌。

實時顯示‌轉速曲線‌、吸附力及報警功能（如進膠保護、吸附不足互鎖）‌。

‌5.安全與兼容性‌

透明耐腐蝕蓋板（丙烯酸材質）隔絕有毒氣體，部分機型適配手套箱使用‌。

適配半導體、光電子等領域‌。



 六、配置清單

主機1臺；

測試軟件1套；

說明書1份;

合格證1份;

保修卡1份;

簽收單1份;

銘牌1塊;

電源線1根;

扳手1套;

宣傳冊若干;
